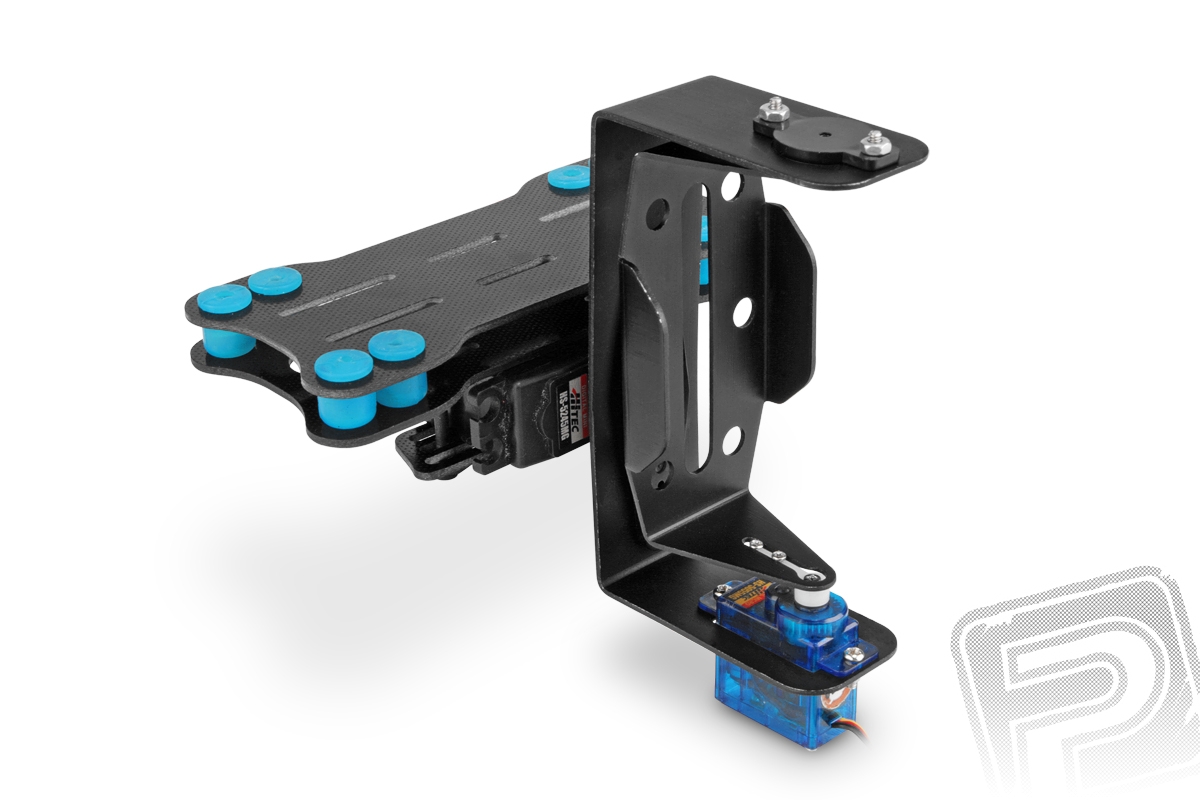

DIF0002 Závěs kamery (velikost Go Pro) dvojosý odpružený

Výkyvný závěs slouží jako nosič kamery velikosti GoPro, který je možno natáčet ve dvou osách (klonění a klopení) pomocí nainstalovaných digitálních serv (nejsou součástí sady). Aby se minimalizoval přenos vibrací z nosné multikoptéry (nebo jiného modelu) je upevňovací deska závěsu opatřena silentbloky.

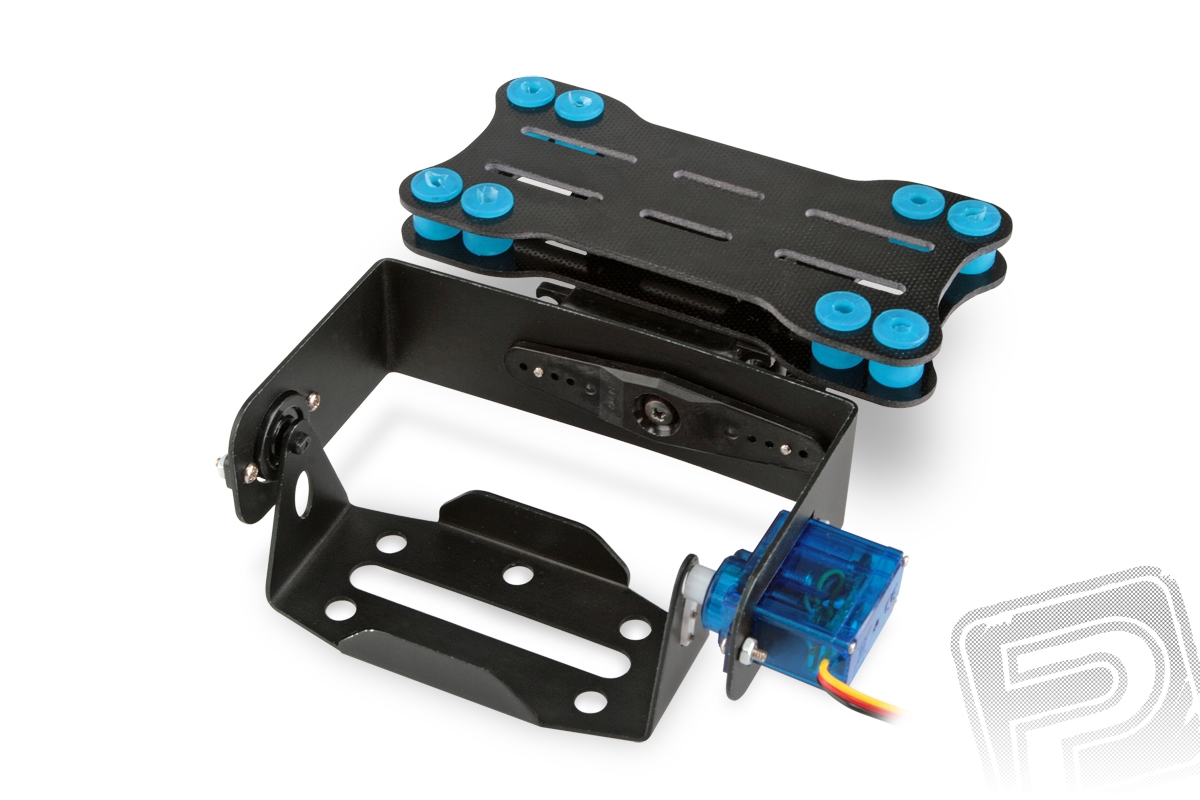

K multikoptéře se závěs upevňuje pomocí dvojice uhlíkových desek se čtyřmi páry silentbloků. Do spodní desky jsou vyfrézovány drážky pro upevnění serva klonění (velikosti mikro až standard) pomocí příložné uhlíkové desky se dvěma imbusovými šrouby. K dvojramenné páce serva klonění je přišroubován vlastní závěs kamery tvořený dvěma díly ze slitiny hliníku. "Vanička" pro kameru je zavěšena na nosném "U" profilu na jedné straně v ložisku a na druhé straně přímo upevněna k páce serva klopení (velikost piko).

Pro ovládání závěsu budete potřebovat dvě serva - pro zajištění co nejpřesnějšího chodu je vhodné použít digitální serva. Náš prototyp funguje velmi dobře s miniservem Hitec HS-5245MG pro ovládání klonění a s pikoservem Hitec HS-5055MG pro ovládání klonění.

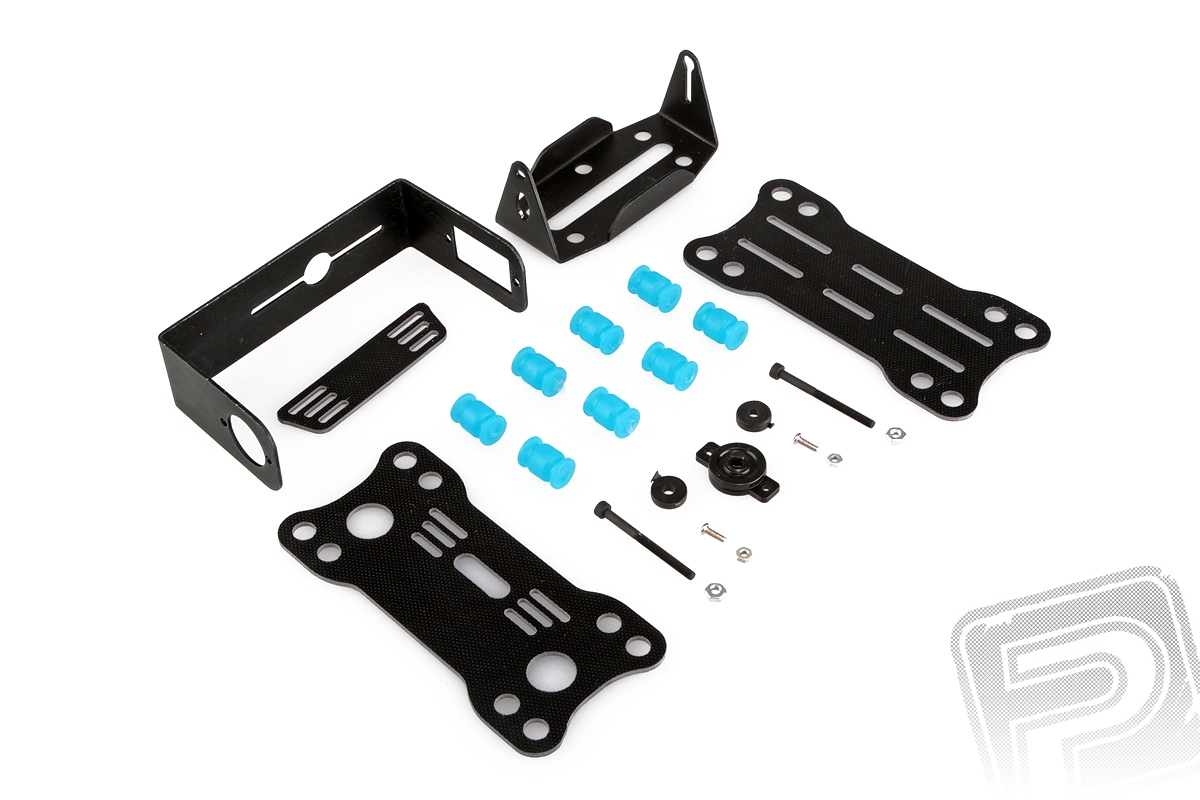

Sada závěsu obsahuje: uhlíkové a hliníkové díly závěsu, ložisko závěsu, 8 silentbloků, sadu šroubů.
