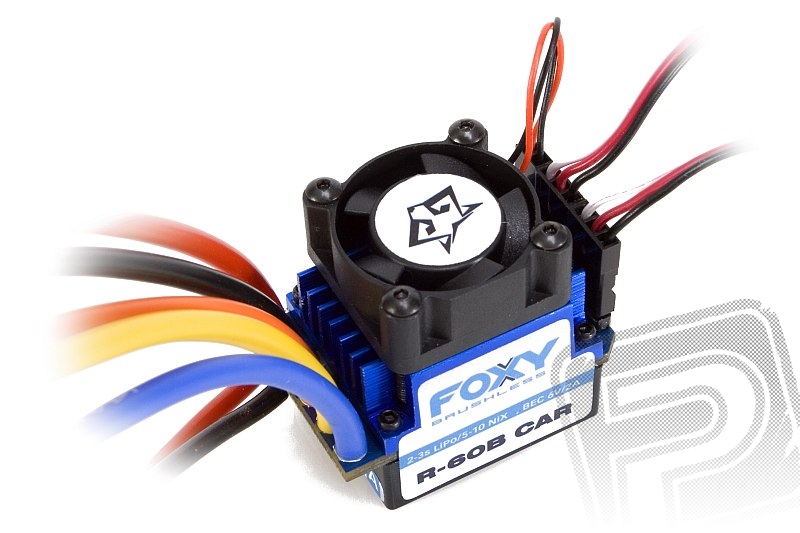

FOXY R60B CAR střídavý regulátor 60A + prog.karta

Programovatelný elektronický regulátoru pro střídavé motory pro modely aut popř. i lodí. Je určen pro ovládání otáček střídavých motorů bez snímačů ("sensorless") i se snímači ("sensored" ... kabel není součástí balení) v RC autech v měřítcích 1:16 až 1:10. Použití moderních MOSFET výkonových tranzistorů a hliníkového chladiče s aktivním chlazením ventilátorem zajišťuje vysokou proudovou zatížitelnost při malých rozměrech a nízké hmotnosti. Výkonný spínaný stabilizátor napájení SBEC vestavěný v regulátoru zaručuje tu nejvyšší výkonnost serva řízení - bez ohledu na to, jak je rychlé a silné, vždy pro ně budete mít dostatek energie! Regulátor můžete snadno a rychle programovat pomocí karty FOXY Card CAR 1:10 dodávané v základní sadě.

POPIS A FUNKCE REGULÁTORU

• Programovatelný pomocí přiložené karty FOXY Card CAR 1:10
• Spínaný SBEC 6.0 V / 2 A
• Napájení: 2-3S LiPo nebo Li-Fe / 5-10 NiXX
• Aktivní chlazení ventilátorem
• Ochrany: PCO, přetížení, ztráta řídícího signálu, zablokování motoru
• Jízdní režimy: Vpřed/Brzda, Vpřed/Brzda/Zpátečka
• Kalibrace rozsahu ovládání plynu
• Automatická detekce typu motorů sensorles/sensored
• Kompatibilní s motory se snímači NOVAK, LRP, Orion

PROGRAMOVATELNÉ FUNKCE

• PCO napěťová ochrana proti nadměrnému vybití pohonného akumulátoru (s automatickou detekcí počtu článků, napětí pro odpojení motoru 2,6 V/čl., 2,8V/čl., 3,0 V/čl., 3,0V/čl., 3,2 V/čl.)
• Jízdní režimy pro volbu obousměrného nebo jednosměrného režimu (Vpřed / Pauza / Zpátečka, Vpřed / Brzda (bez zpátečky), Vpřed / Zpátečka)
• Nastavitelné časování (předstih) - pro zvýšení účinnosti a optimální přizpůsobení motoru (5 hodnot ; nízké...velmi vysoké)
• Počáteční akcelerace - omezuje příkon motoru při rozběhu z klidu (4 hodnoty; nízká...velmi vysoká - pro pomalý plynulý rozběh nebo rychlý "odpich" s protáčením kol)
• Výkon pro zpátečku - nastavuje výkon, který je k dispozici pro jízdu vzad (20%, 30%, 40%, 50%, 60%, 70%, 80%, 90%, 100%)
• Limit plynu - dovoluje omezit výkon, který je k dispozici pro jízdu vpřed (0%, 20%, 30%, 40%, 50%, 60%, 70%, 80%, 90%) a pro začátečníka, který ještě nezvládá citlivou práci s plynem zpříjemnit řízení.
• Intenzita brždění - v "jednosměrném" jízdním režimu možňuje nastavit účinek brzdy při plném odtlačení ovladače plynu (10%, 20%, 30%, 40%, 50%, 60%, 70%, 80%, 100%).
• Intenzita brzdy v neutrálu - v "obousměrném" jízdním režimu s pauzou v neutrálu umožňuje nastavit účinek brzdy (0%, 4%, 8%, 12%, 15%, 20%, 25%, 30%), pokud je ovladač plynu v neutrálu. Napodobuje se tak chování modelu se stejnosměrným motorem.
• Smysl otáčení motoru - umožňuje volit otáčení motoru po směru nebo proti směru hodinových ručiček.
• Rozsah neutrálu - nastavuje šířku "pásma necitlivosti" okolo neutrálu ovladače plynu (2%, 3%, 4%, 5%, 6%, 10%). Čím nižší hodnota, tím užší je pásmo necitlivosti, a tím menší výchylka ovladače z neutrálu je nutná pro to, aby auto začalo akcelerovat. Vyšší hodnota poskytne širší pásmo necitlivosti.
• Resetování regulátoru na výchozí tovární nastavení

DALŠÍ FUNKCE REGULÁTORU

• Tepelná ochrana: Regulátor má vestavěnou ochranu, která odpojí motor, pokud teplota regulátoru překročí 95°C. Spuštění ochrany je signalizováno pomocí LED na regulátoru.
• Ventilátor: Napájení chladícího ventilátoru je zajišťováno z regulátoru. Napájecí kablík je ale možno odpojit a ventilátor napájet z vnějšího zdroje (max. 14 V, např. 2-3s Li-poly akumulátor nebo šestičlánek NiCd/NiMH) a zajistit tak chlazení regulátoru při zastávce v boxech i ve chvíli, kdy není připojen pohonný akumulátor

PROGRAMOVACÍ KARTA FOXY CARD CAR 1:10

Programovací karta pro regulátory FOXY CAR se čtyřmístným LED displejem. Slouží ke snadnému a rychlému programování regulátorů - samostatně doma "na stole" nebo zapojených v modelu doma i na závodní dráze.

Regulátor se připojuje pomocí servokabelu, zásuvka se nachází na horní straně karty. Napájení karty je zajištěno z regulátoru (pomocí BEC stabilizátoru z připojeného pohonného akumulátoru) nebo z běžného 4-5čl. NiCd nebo NiMH přijímačového akumulátoru připojeného ke kartě (při programování samotného regulátoru). Regulátory FOXY je možno programovat v modelu i s připojeným motorem - z bezpečnostních důvodů ale přesto doporučujeme při programování model umístit na stojánek s koly ve vzduchu - zabráníte tak možné nehodě při nějakém opomenutí nebo chybě obsluhy.

Pro programování slouží čtveřice tlačítek:

• tl. MENU listujete mezi jednotlivými funkcemi,
• tl. VALUE (hodnota) se nastavuje hodnota funkce,
• Tl. OK se potvrdí nastavená hodnota a uloží do paměti regulátoru (uložení do paměti je signalizováno bliknutím červené LED na kartě a současně na regulátoru),
• tl. RESET slouží k návratu nastavených hodnot na výchozí tovární nastavení.

Funkce a jejich hodnoty jsou zobrazovány na čtyřmístném LED displeji - dvě číslice nalevo udávají pořadové číslo programové funkce; dvě číslice napravo nastavenou hodnotu.

Seznam funkcí a nastavitelných hodnot je uveden na štítku na kartě.

Pozn.: Kartu není možno použít k programování regulátorů FOXY CAR 1:8 ani leteckých regulátorů FOXY.
