Futaba 16IZ, přijímač R7108SB

Pokročilá 18kanálová RC souprava používající telemetrický přenosový systém FASSTest-2.4GHz pro sportovní i velmi pokročilé rekreační modeláře a jejich jednoduché, složité i obří modely. Vysílač je možno také přepnout do přenosových režimů T-FHSS Air (rovněž telemetrický) a S-FHSS a používat tak širokou škálu leteckých přijímačů Futaba s telemetrií i bez ní. S přijímačem R7108SB obsaženým v soupravě máte k dispozici 8 kanálů PWM pro klasická serva (resp. 16 kanálů při použití režimu 2 přijímačů) nebo plných 18 kanálů prostřednictvím sběrnic S.BUS a S.BUS2; stejně jako telemetrické údaje o napájecím napětí přijímače, napětí dalšího externího (např. pohonného) akumulátoru a síle signálu zachycovaného přijímačem. Další telemetrická data můžete získávat z dodatečných telemetrických senzorů připojených do sběrnice S.BUS2. Piloty vrtulníků určitě potěší plná integrace programování a dolaďování gyroskopických systémů Futaba CGY755/760R do softwaru vysílače.

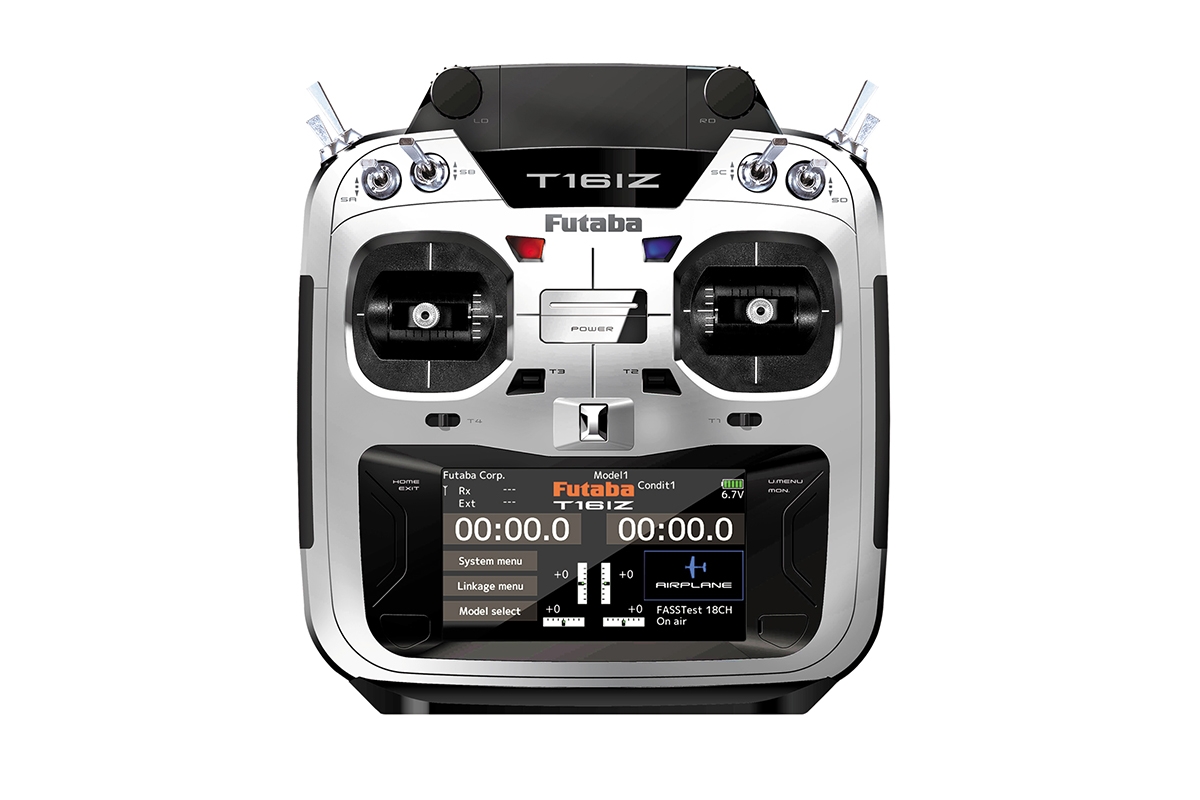

Vysílač T16IZ ve skříňce dokonale padnoucí do ruky je vybaven přesnými křížovými ovladači s nastavitelnou aretací/neutralizací, 8 přepínači, 2 posuvnými ovladači, 4 digitálními trimy a 2 otočnými proporcionálními ovladači. K programování slouží dvojice tlačítek a velký podsvícený barevný dotykový LCD displej zajišťující snadnou orientaci v intuitivním menu. T16IZ má paměť pro 30 modelů neomezeně rozšiřitelnou pomocí mikroSD karty a širokou škálu pokročilých mixových funkcí pro akrobatická letadla, větroně, vrtulníky a multikoptéry. Kromě zobrazení telemetrických dat na displeji je k dispozici hlasový výstup telemetrie v zásuvce pro sluchátko (není součástí soupravy). T16IZ je rovněž vybaven zásuvkou učitel-žák a zásuvkou pro programování a nastavování S.BUS serv a gyroskopických systémů CGY755/CGY760R. USB datová zásuvka na horní straně vysílače možňuje používat T16IZ po připojení k PC USB kabelem jako ovladač pro RC simulátor bez potřeby dodatečného USB rozhraní.

Pro napájení slouží 2S LiPo akumulátor 2000 mAh, pro jeho nabíjení budete potřebovat běžný USB nabíjecí adaptér 5 V/2 A.

FUNKCE

• Přenosový systém FASSTest 18CH s telemetrií (16 proporcionálních + 2 spínané kanály), superrychlý FASSTest 12CH (12 kanálů, telemetrie pouze napájecí napětí přijímače), T-FHSS Air s telemetrií, S-FHSS 2.4GHz bez telemetrie, CRSF protokol pro TBS Crossfire (jednosměrná komunikace).
• Barevný podsvícený dotykový LCD displej 4,3“ pro rychlé a snadné programování
• Až 8 letových režimů pro dokonalé ovládání vašeho modelu za všech podmínek
• Plná telemetrie s přenosem dat ze široké škály senzorů s možností zápisu na SD kartu
• Paměť pro 30 modelů neomezeně rozšiřitelná pomocí SD karty
• LiPo vysílačový akumulátor 7,4 V 2000 mAh
• Hlasový výstup telemetrie na zásuvce pro sluchátko (jack 3,5 mm)
• Aktualizovatelný software
• Volně přiřaditelné 2 posuvné a 2 otočné ovladače, 8 přepínačů, 4 digitální trimy
• Přesné křížové ovladače uložené ve 4 kuličkových ložiscích
• Libovolně nastavitelný mód křížových ovladačů (pro změnu módu a nastavování síly neutralizačních pružin není třeba otvírat skříňku vysílače)
• Zásuvka učitel-žák
• Zásuvka pro programování serv S.BUS, nastavování gyroskopických systému CGY755/CGY760R nebo připojení systémů dálkového ovládání s dlouhým dosahem TBS Crossfire (CRSF protokol, jednosměrná komunikace)
• USB datová zásuvka pro použití vysílače jako ovládacího zařízení pro RC simulátor na PC
• USB nabíjecí zásuvka pro nabíjení vysílačového akumulátoru s pomocí síťového adaptéru USB 5 V/2 A
• Zásuvka pro mikroSD kartu 32MB-32GB (SD: 32MB-2GB, SDHC: 4GB-32GB) umožňuje rozšíření paměti modelů, zálohování paměti modelů, aktualizaci firmwaru vysílače, konverzi dat modelů naprogramovaných na vysílačích T14SG, FX-22, T12K, používání dat modelů naprogramovaných na vysílačích T16SZ, T18SZ, FX-32 a FX-36
• Programové menu v angličtině, japonštině, němčině, holandštině, francouzštině, španělštině, češtině a italštině
• Jména modelů s až 15 znaky
• Subtrimy
• Obracení smyslu výchylek serv
• Nastavení koncových bodů a limitů výchylek
• Nastavení rychlosti serv
• Resetování dat
• Nouzové výchylky fail-safe
• Nastavení rychlosti serv
• Dvojí výchylky
• Nastavení průběhu výchylek po 2 exponenciálních křivkách nebo 17bodových křivkách.
• Volně programovatelné mixy (10 mixů pro každý letový režim)
• Zhasínání motoru
• Bezpečný volnoběh
• Logicky vázané přepínače
• Uživatelské menu (dovoluje pro větší přehlednost vybrat jen několik nejvíce používaných programových funkcí)
• Servo monitor a servotester
• Dvě časomíry (stopky nebo časovač)
• Provozní doba modelu
• Provozní doba vysílače
• Signalizace polohy ovladače plynu při zapnutí
• Nastavitelné podsvícení displeje
• Kalibrace křížových ovladačů
• Výstražná signalizace – zvuková a vibrační
• Kontrola dosahu
• Nastavení režimu činnosti se 2 přijímači

Programové menu pro akrobatická letadla

• 13 typů křídla
• 3 typy ocasních ploch
• 2 typy svislých ocasních ploch (wingletů)
• Nastavování klapek
• Diferenciace výchylek křidélek
• Mix křidélka-vztlakové klapky
• Mix křidélka-brzdící klapky
• Mix křidélka-směrovka
• Mix aerodynamická brzda-výškovka
• Mix směrovka-křidélka
• Mix camber (zakřivení odtokové hrany)
• Mix výškovka-camber
• Mix vztlakové klapky-výškovka
• Kopaný výkrut
• Motýlkové ocasní plochy
• Mix ailevator (výškovka na 2 serva)
• Winglety
• Mix Motor (pro ovládání přepínačem s nastavitelným rozběhem a doběhem)

Programové menu pro větroně

• 13 typů křídla
• 3 typy ocasních ploch
• 2 typy svislých ocasních ploch (wingletů)
• Nastavování klapek
• Diferenciace výchylek křidélek
• Mix křidélka-vztlakové klapky
• Mix křidélka-brzdící klapky
• Mix křidélka-směrovka
• Mix aerodynamická brzda-výškovka
• Mix směrovka-křidélka
• Mix camber (zakřivení odtokové hrany)
• Mix výškovka-camber
• Mix vztlakové klapky-výškovka
• Mix butterfly
• Mix butterfly-výškovka
• Trim mix 1 a 2
• Motýlkové ocasní plochy
• Mix ailevator (výškovka na 2 serva)
• Winglety
• Mix Motor (pro ovládání přepínačem s nastavitelným rozběhem a doběhem)

Programové menu pro vrtulníky

• 8 typů desky cykliky
• 9bodové křivky plynu
• 9bodové křivky kolektivu
• Akcelerace
• Autorotace
• Nastavení výchylek a korekcí pro desku cykliky.
• Limit výchylek cyklického řízení
• Korekční mixy do plynu
• Řízení zisku gyra
• Mix kolektiv-jehla
• Revomix
• Ovládání governoru
• Inteligentní rozhraní pro nastavování gyroskopických systémů Futaba CGY755 a CGY760R na displeji vysílače s možností připojení po kabelu (stejné funkce v plném rozsahu jako na GPB-1) nebo bezdrátového připojení (po předchozím načtení dat z gyra po kabelu, omezený počet funkcí)

Programové menu pro multikoptéry

• Letové režimy
• Nastavení výchylek
• Nastavení dvojích výchylek
• Volně programovatelné mixy

Kompatibilní telemetrické senzory a další zařízení

• Teplotní senzor (SBS-01T)
• Teplotní senzor (SBS-01TE)
• Otáčkoměr s optickým snímačem (SBS-01RO)
• Otáčkoměr s magnetickým snímačem (SBS-01RM)
• Otáčkoměr pro střídavé motory (SBS-01RB)
• Napěťový senzor (SBS-01V)
• Proudový senzor (SBS-01C)
• Barometrický výškoměr/variometr (SBS-01A, SBS-02A)
• GPS senzor (SBS-01G, SBS-02G)
• Rychloměr s Pitotovou trubicí (SBS-01TAS)
• Servo senzor pro S.BUS2 serva (SBS-01S)
• Letový zapisovač (zápis telemetrických dat na SD kartu)
• EM-100 O.S Engine
• Regulátory Kontronik
• Telemetrie Castle-TL0
• JetCat V10
• Power Box

RC SOUPRAVA OBSAHUJE

• Vysílač Futaba 16IZ 2.4GHz
• Přijímač R7108SB FASSTest/FASST
• Vysílačový akumulátor 7,4 V LiPo 2000 mAh
• USB kabel
• Návod k obsluze
